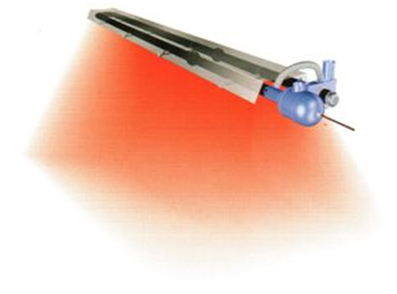

Излучатели INFRA PLUS
Модульные газо-лучистые обогреватели с излучающими трубами - INFRA 3-6-9-12R PLUS -Инструкция по монтажу и эксплуатацииСкачать PDF Размер 2,89МБ |
- Атмосферная горелка типа Baf Plus с предварительной подготовкой газо-воздушной смеси, которая вводится встроенным вентилятором, с герметичной камерой сгорания. Мощность горелки составляет 15-60 кВт. В состав горелки входят мультигазовый факел со стабилизатором пламени из нержавеющей стали, электронный запальник без пилотного пламени, ионизационный датчика горения, газовый электроклапан с двойной катушкой медленного розжига со стабилизатором давления и газовым фильтром, предохранительное реле давления воздуха, воздушная заслонка с фиксированными положениями, в зависимости от мощности аппарата и корпуса, покрытого краской на основе эпоксидной смолы.
- Система рециркуляции дымов, что повышает эффективность сгорания внутри системы циркуляции дымов и увеличивает лучистый КПД.
- Вытяжной вентилятор Baf Plus с двигателем класса H со специальными самосмазывающимися подшипниками C3 (электропитание 230В 50 Гц, IP 44, 50/180Вт) и специальным покрытием вентилятора для защиты от конденсата начальной стадии работы. Модель Infra 12R Plus оснащена системой рециркуляции дымов.
- Внутри теплообменника находится турбулизатор, обеспечивающий равномерное распределения тепла по всему излучающему контуру.
- Параболический отражатель, направляющий поток излучения труб вниз, концентрируя тепло на том участке, где требуется отопление.
- Опорные кронштейны излучающих труб и параболических отражателей.
Теплоносителем являются продукты сгорания, которые проходят внутри закрытой системы и нагревают внешнюю поверхность трубы до температуры, достаточной для излучения инфракрасного спектра. Контур представляет собой излучающих труб, покрытых специальной высокотемпературной краской. Другим вариантом подобного исполнения являются модульные излучатели INFRA типа BAF, оснащаемые серийными горелками и устанавливаемые в животноводческих помещениях интенсивного взращивания.
Во любом случае, проход продуктов сгорания осуществляется в условиях пониженного давления внутри трубы для гарантирования полной безопасности оборудования.
Основные характеристики излучающих труб:- высокий КПД,
- низкий уровень выброса вредных веществ,
- высокий уровень безопасности,
- прочность оборудования, определяющая его долговечность.
Компания Systema дает гарантию 10 лет на блок сгорания модульных излучателей.
Таблица характеристик на газовые излучатели Infra PLUS
МОДЕЛИ | INFRA 3 PLUS | INFRA 6 PLUS | INFRA 9 PLUS | INFRA 12R PLUS | ||
Тепловая мощность | кВт | 15 | 35 | 53 | 60 | |
Тепло производительность | кВт | 13,9 | 32,3 | 47,7 | 54,3 | |
КПД | % | 92,5 | 92,3 | 90 | 90,5 | |
Макс. расход ( 15 °С, 1013,25 мбар) | Метан G20 | нм3/ч | 1,59 | 3,7 | 5,6 | 6,34 |
Бутан G30 | кr/ч | 1,18 | 2,76 | 4,18 | 4,73 | |
Пропан G31 | кr/ч | 1,16 | 2,72 | 4,11 | 4,66 | |
Электропитание | В/Гц | 230/50 | 230/50 | 230/50 | 230/50 | |
Максимальная электрическая мощность | кВт | 70 | 70 | 120 | 200 | |
Диаметр газового соединения | дюймы | 3/4 | 3/4 | 3/4 | 3/4 | |
Диаметр соединения воздуховода | мм | 100 | 100 | 100 | 100 | |
Диаметр соединения дымохода | мм | 100 | 100 | 100 | 100 | |
Вес (стандартное исполнение) | кг | 65 | 116 | 173,5 | 230 |
