Отопительные котлы GD-BIO
Всем нам хорошо известны котлы на гранулах фирмы GRANDEG, отличительной чертой которых является высокое качество, высокий КПД, простота и надежность конструкции. Подтверждением вышесказанного являются наши многочисленные клиенты и многолетний опыт эксплуатации котлов (с 2004 года более 500 котлов по всей России). Единственным отрицательным моментом котлов GRANDEG до сегодняшнего момента являлась их относительно высокая цена.
Поэтому, в 2009 году, фирма GRANDEG разработала и приступила к серийному выпуску котлов серии BIO. Котлы серии BIO включают в себя такие проверенные и надежные узлы от предыдущих моделей:
- горелка от промышленных котлов серии TURBO
- система подачи гранул со встроенным роторным затвором аналогичная используемой на котлах большой мощности
- система автоматики на основе хорошо зарекомендовавшего себя преобразователя частоты
При этом котлы серии BIO обладают дополнительными возможностями:
- горелка TURBO позволяет использовать более дешёвое топливо плохого качества, при этом обеспечивая более качественное сгорание
- котёл может комплектоваться тремя сборными стандартными бункерами на 200 или 370 или 625 кг гранул
- бункер можно изготовить самостоятельно, любого размера
- котёл можно топить не только гранулами (пеллетами), но и дровами
- котёл можно устанавливать в систему отопления с естественной циркуляцией воды
- благодаря горизонтальной конвективной части, котел можно устанавливать в помещение с низким потолком
- всю чистку котла можно произвести с его передней части
И самое главное - цена! Теперь любой может себе позволить GRANDEG, потому что цена комплекта чуть более 130.000 рублей. Если Вы выбираете GRANDEG BIO - Вы получаете удачное сочетание дорогих промышленных технологий в компактном, дешевом и надежном котле, что гарантирует минимальные эксплуатационные расходы на сервисное обслуживание и длительный срок службы - до 20 лет.
По удобству эксплуатации и получаемому комфорту новые котлы GRANDEG BIO аналогичны газовым и жидкотопливным котлам.
Автоматика котла позаботиться о его самостоятельной работе по поддержанию выбранного вами режима отопления.
Теперь, при соответствующем размере бункера и качестве топлива, продолжительность самостоятельной работы котла может доходить до месяца.
Стандартный набор системы защиты котла состоящий из термозащиты двигателя шнека, предохранительного клапана, термозащиты самого котла и общей защиты от коротких замыканий, предотвратят нежелательные последствия при сбоях в работе электросети и системы отопления.
Датчик наличия гранул в бункере позволит вам своевременно узнать об уровне топлива в бункере и по его окончанию остановит котел для предотвращения быстрого остывания воды в котле.
Выбирая GRANDEG BIO - Вы можете не только сэкономить свои средства при покупке котла и последующих расходах на отопление, но и получить максимальное удобство и надежность при длительной эксплуатации котла.
Корпус котла представляет собой цельную сварную конструкцию из высококачественной листовой стали толщиной 4 мм. Корпус состоит из топки, под которой устанавливается гранульная горелка. В верхней части котла расположен конвективный теплообменник, представляющий собой трубные шахты с турбулизаторами дымовых газов, коллектор дымовых газов и горловина дымохода (6).
Конструкция котла предусматривает размещение гранульной горелки со шнековым (винтовым) транспортером с левoй или с правой стороны котла, в зависимости от потребностей заказчика, в которую автоматически подаются гранулы системой подачи гранул.
Бункер для топлива может быть расположен рядом с котлом над системой подачи гранул (стандартный 200, 400 или 600 л), или же размещаться в соседнем помещении, и может иметь произвольные размеры. В качестве бункера для топлива может использоваться часть помещения. В этих случаях для транспортировки гранул от бункера к системе подачи гранул котла необходимо дополнительно установить шнековый или пневматический транспортер.Обшивка котла (1) состоит из съемных панелей с поверхностным покрытием. Под панелями расположена тепловая изоляция. Для удобства чистки коллектора дымовых газов на котле на левой и правой стороне котла расположен лючок для чистки (7).
Турбулизаторы одновременно являются средством прочистки трубных шахт. Это относится ко всем котлам этого модельного ряда. Под горелкой имеется вместительный зольник (4). Для топки котла дровами, на котле должен быть установлен термостатичестий регулятор тяги (10). С воздушного клапана (9) должны быть сняты фиксирующие болты, затем необходимо соединить цепочкой регулятор тяги (10) с воздушным клапаном (9) и отрегулировать их совместную работу.

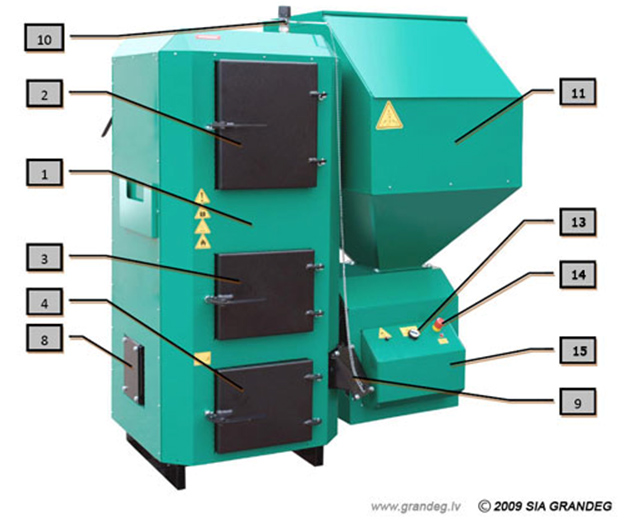

1. Обшивка котла 2. Люк для чистки конвективной части 3. Дверка топки 4. Дверка переднего зольника 5. Место подключения к системе отопления 6. Горловина дымохода 7. Лючок для чистки 8. Фланец подсоединения механизма подачи гранул 9. Воздушный клапан 10. Термостатический регулятор тяги 11. Бункер для гранул 12. Механизм подачи 13. Механический переключатель 14. Кнопка остановки котла 15. Блок управления
Модулируемая работа в любом диапазоне мощности, оптимальное согласование по нагрузке в любой момент времени, обеспечивается вентилятором, шнеком подачи и управляемой воздушной заслонкой. Загрузка древесных гранул из бункера любого размера, осуществляется автоматически с помощью специального шнекового конвейера. В зависимости от температуры наружнего воздуха и объема Вашего бункера, запаса гранул может хватить на месяц.
Основные достоинства:
- Комбинированный котел оборудован специальной гранульной горелкой объемного типа TURBO 2009 года, которая обеспечивает более высокий КПД работы котла при сгорании гранул, а соответственно более экономичное функционирование всей системы.
- Дымоотводная труба в котле GRANDEG сделана вертикально, что делает возможным установку дымохода в любую сторону и, соответственно, подключение к дымоходу, и установку котла в любом удобном для Вас месте.
- Бункер котла оборудован датчиком наличия топлива, что приводит к автоматическому отключению котла и оповещению с помощью зумера, в случае если закончилось топливо.
- Котлы GRANDEG оснащены современной системой подачи гранул ECO, что обеспечивает полную пожаробезопасность бункера с гранулами.
- Котел оборудован, обеспечивающей принудительную подачу воздуха, и автоматической воздушной заслонкой, которая при остановке котла препятствует естественной вытяжки, что не дает котлу остывать.
- Воздушная заслонка, установленная в котле, позволяет регулировать подачу воздуха, что обеспечивает максимально качественное сгорание гранул.
- Автоматические котлы GRANDEG могут работать от «1» кВт до установленной номинальной мощности.
- Котлы GRANDEG оборудованы следующими системами защиты:
- термозащита двигателей шнеков,
- клапан сброса давления теплоносителя,
- защита котла от вскипания,
- общая защита от коротких замыканий электрического оборудования котла. - Котел оборудован автоматикой и термостатом, полностью автоматизирующей процесс работы котла и быстро выводящий котел в рабочий режим.
- Котлы GRANDEG по удобству обслуживания и комфорту, создаваемому им в отапливаемом помещении, соответствует газовым и жидкотопливным котлам.
- Занимает мало места за счет компактной конструкции - установочная площадка: 0,6 - 2 куб.м (зависит от модели)
- Котел GRANDEG оснащен цифровым контроллером с автоматическим контролем функций.
- Эффективная теплоотдача котловой воде за счет широких проходов и большого водонаполнения котлового блока.
- Простая механическая чистка теплообменных поверхностей. Выгрузка золы необходима не чаще, чем раз в две-три недели.
 |
