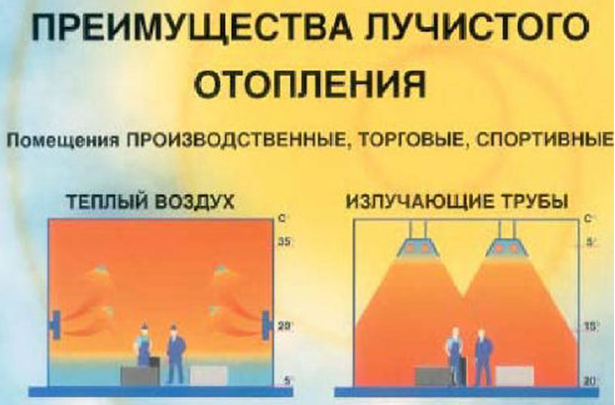

- Возможность отапливания отдельных зон
- Концентрация тепла у пола
- Отсутствие движения воздуха в помещении
- Уменьшение перепада температур между полом и потолком
- Отсутствие пыли при эксплуатации
- Работа при комфортной температуре и свежем воздухе
- Более здоровый климат в помещении
кроме того
- Нет необходимости в строительстве теплоцентрали
- Уменьшение тепловой инерции помещения
- Возможность создания различных температурных зон
- Легкость обслуживания
- Возможность использования природного или сжиженного газа
- Уменьшение расхода энергии
- Окупаемость за 2-4 года
- Экономный расход топлива и сокращение затрат

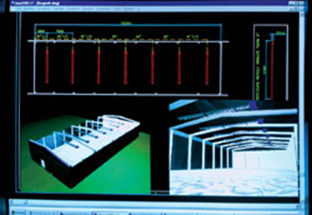

Проектирование отопления по размерам помещения
Руководство по выбору модулей INFRA
Высота установки газо-лучистого обогревателя главным образом зависит от высоты отапливаемого помещения и ограничений, связанных с наличием кран-балок, светильников, стеллажей, трубопроводов, электропроводки и др. Определив высоту установки модулей (H), с помощью рабочих таблиц выбирается интервал между рядами модулей (I) и дистанция между модулями в ряду или модулями и стенами (D) в зависимости от желаемого типа отопления помещения - равномерного или по отдельным рабочим зонам. Проверка правильности размещения модулей производится на основе расчета теплопотерь с учетом реальных характеристик теплоизоляции помещения и характера и степени занятости рабочего персонала.

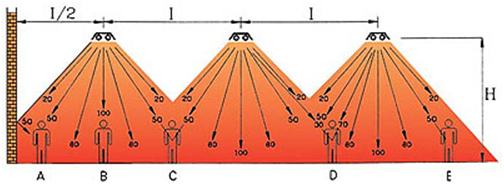

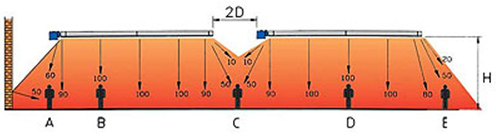

Лучистое отопление с помощью модулей INFRA
A - Излучение прямое+отраженное 50+50 = 100
B - Излучение прямое = 100
C - Излучение прямое 50+50 = 100
D - Излучение прямое 30+70 = 100
E - Излучение прямое 50 недостаточное

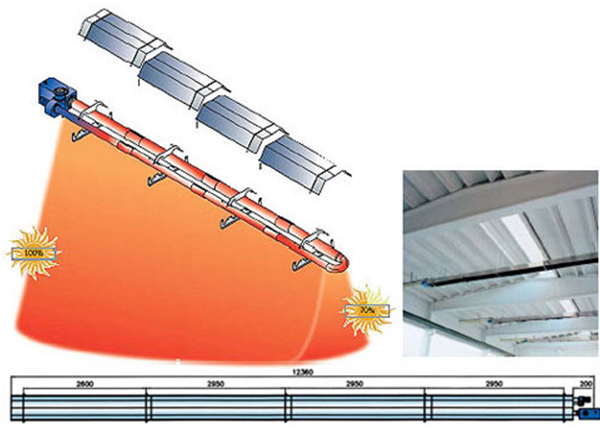

Принцип действия

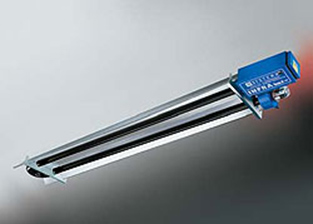

Герметичный газо-лучистый модуль
- Блок горения типа BAF тепловой мощностью 28/45 кВт с принудительной подачей воздуха для образования смеси "воздух-газ" с помощью вентилятора, расположенного на выходе модульного излучателя, состоит из мультигазовой горелки со стабилизатором пламени из нержавеющей стали, системы электронного поджига (без пилотного пламени), ионизационного датчика пламени, электрического клапана со стабилизатором давления и газовым фильтром, дифференциального датчика безопасности, воздушной заслонки, положение которой зависит от мощности оборудования, и кожуха.
- Электровентилятор подачи воздуха с двигателем класса Н с автосмазкой С3, электрическое питание 230 В 50 Гц, класс защиты IP44, 50/100 Вт. Вентилятор защищен от воздействия начального конденсата продуктов горения специальным покрытием.
- Излучающее тело. Внешняя поверхность трубчатого излучателя разогревается проходящими внтури него продуктами горения до температуры, обеспечивающей излучение в помещении в диапазоне инфракрасных тепловых волн. Излучатель состоит из излучающей трубы из специальной стали, покрытой термостойкой силиконовой краской, и внутренней соосной камеры сгорания из нержавеющей стали (для модели 45 кВт).
- Отражатель обладает высоким коэффициентом отражения в инфракрасном диапазоне и предназначен для того, чтобы направлять вниз тепловое излучение трубы.
- Поддерживающие кронштейны трубчатых излучателей и отражателей, изготовленные из стали.
- Оборудование соответствует требованиям к низковольтовой аппаратуре 73/23/CEE.
- Оборудование соответствует условиям Электромагнитной Совместимости EMC 89/336/CEE.
- Оборудование проверено по европейским нормам EN 416-1.
- Сертефикат соответствия CE № 0063 AT 4570 по 90/396 CEE.
- Санитарно-гигиеническое заключение на модульные излучатели производства SYSTEMA s.r.l. со стороны проф. Рауса, Университет Феррары. Оборудование имеет Сертификат соответствия РФ и разрешение к применению Госгортехнадзора РФ.
Дополнительное оборудование по требованию

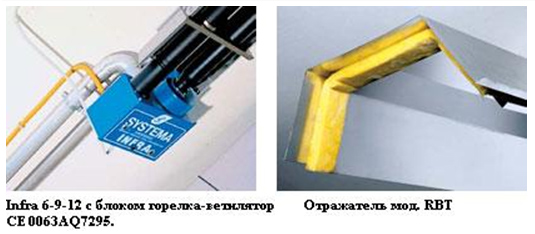

- Зеркальные отражатели модели RBT с теплоизоляцией из стекловаты.
- Отражатели и поддерживающие кронштейны модели MAXI для применения на большой высоте (более 13 м) или на стенах.
- Защитные сетки для исключения контакта с излучающими трубами для спортивных залов и теннистных кортов.
- Ограничивающий термостат для модульных излучателей с контактным датчиком.
- Кожух системы дымоудаления.
Предлагаемые модели

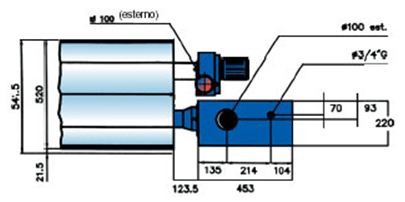

Блок горения типа BAF 28 - 45 KW
Infra 06 Вес 94,2 кг
Infra 9b Вес 144 кг
Infra 12b Вес 209 кг
