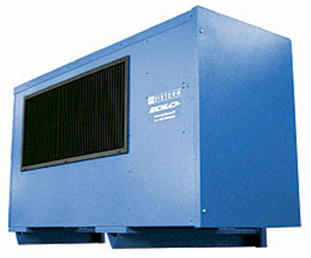

Подвесной воздушный теплогенератор

Компаия SYSTEMA представляет новый ассортимент воздушных теплогенераторов типа EOLO. Данное оборудование может быть использовано для обогрева любого рабочего помещения как полностью, так и частично. По сравнению с традиционными система отопления, использующих котельную установку, воздушные теплогенераторы EOLO предлагают инновационное решение и позволяют свести затраты по обогреву помещения к минимуму. Это возможно благодаря тому, что теплогенераторы EOLO состоят из самостоятельных тепловых агрегатов и за счет этого не происходит нагрев циркулирующего теплоносителя, что часто ведет за собой значительные тепловые потери.

• САМОСТОЯТЕЛЬНЫЙ тепловой агрегат
• ГЕРМЕТИЧНАЯ конструкция (по отношению к отапливаемому помещения)
• ПОДВЕСНАЯ УСТАНОВКА - малые габариты и ПРОСТОТА монтажа
• ШИРОКИЙ СПЕКТР ПРИМЕНЕНИЯ
• НИЗКИЙ УРОВЕНЬ ШУМА
• ВЫСОКИЙ КПД
• ПРИМЕНЯЕМОЕ ТОПЛИВО - природный газ (метан), сжиженный газ (пропан-бутан), легкое жидкое топливо (дизтопливо)
• ВОЗДУШНОЕ ОТОПЛЕНИЕ С ДЕСТРАТИФИКАЦИОННЫМ ЭФФЕКТОМ

КОНСТРУКЦИЯ

• ЗАПАТЕНТОВАННАЯ ГАЗОВАЯ ГАРЕЛКА с ЧАСТИЧНЫМ ПРЕДВАРИТЕЛЬНЫМ СМЕШИВАНИЕМ ГАЗ-ВОЗДУХ вводится встроенным вентилятором при запуске и снабжена электронной системой управления и контроля подачи метана и сжиженного газа. Как и в модульных излучателях INFRA, горелка оборудована универсальной стальной форсункой со стабилизацией пламени, ионизационным блоком контроля пламени, запорным электроклапаном с двойной катушкой регулируемого замедленного выключения с реле разряжения, стабилизатором давления и газовым фильтром.
• ВЫТЯЖНОЙ ВЕНТИЛЯТОР отходящих газов класса "Н" с самосмазывающимися подшипниками, питание 230В-50Гц, вентилятор покрыт специальной краской, защищающей от перепадов температуры и агрессивных дымов.
• КАМЕРА СГОРАНИЯ из нержавеющей стали.

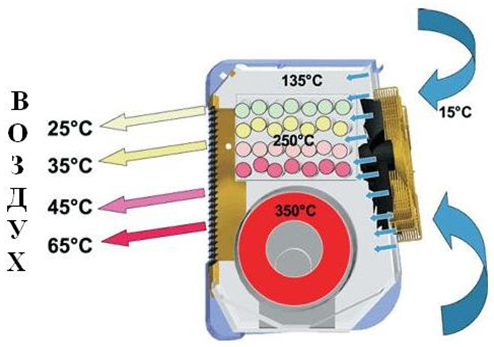

• ТЕПЛООБМЕННИК трубной конструкции, с тремя проходами дыма, с большой теплообменной поверхностью и высоким КПД, оснащен передним и задним смотровыми окошками для более удобной внутренней очистки.
• КОЖУХ И ПАНЕЛИ из оцинкованной стали с покрытием на основе эпоксидного порошка с внутренней тепловой и шумовой изоляцией.
• ВЕНТИЛЯТОРНАЯ ГРУППА с винтовыми бесшумными вентиляторами статической балансировки или центробежными вентиляторами высокой производительности, установленными в смесительный пленум для забора и фильтрации воздуха из помещения и/или с улицы.
• ВЕНТИЛЯЦИЯ ПОМЕЩЕНИЯ В ЛЕТНИЙ ПЕРИОД: для повышения комфорта в помещении и подачи свежего воздуха в летний период с помощью коммутатора "зима-лето".
• КОНТРОЛЬНЫЙ БИТЕРМОСТАТ "FAN LIMIT" для управления вентиляторной группой и контроля за максимальной температурой подачи воздуха.
• СОЕДИНЕНИЯ ДЫМОХОДОВ И ЗАБОРА ВОЗДУХА НА ГОРЕНИЯ обеспечивают герметичность установки.
• ВОЗДУШНАЯ РЕШЕТКА с горизонтальной и вертикальной регулировкой диффузоров.
• МОДЕЛИ/ВЕРСИИ: гамма включает в себя 8 вариантов мощности от 22 кВт до 400 кВт и подразделяется на двадцать моделей с винтовым или цетробежным вентилятором, на газу или дизельном топливе.
• УСТАНОВКА соответствует директиве по низкому напряжению 73/23/CEE.
• УСТАНОВКА соответствует директиве по Электромагнитной совместимости EMC 89/336/CEE.
• УСТАНОВКА проверяется согласно европейской норме EN 1020. Сертификат CE, в соответствии с директивой 90/396 CEE.

Проектирование и установка подвесных теплогенераторов EOLO

ПРОЕКТИРОВАНИЕ И ПРИМЕНЕНИЕ ГЕНЕРАТОРОВ EOLO

Зачастую требования пожарной безопасности или конструктивные и архитектурные особенности отапливаемых помещений диктуют необходимость наружной установки подвесных теплогенераторов. Именно для таких случаев была разработана возможность особого применения стандартных генераторов EOLO, гарантируя тем самым оптимальные решения для любых помещений при небольших начальных затратах и последующем экономичном обслуживании. Например, телопгенераторы EOLO типа E и EC могут применяться для отопления помещений, в которых по соображениям противопожарной безопасности запрещен забор воздуха из самого помещения (столярные цеха, автомастерские, гаражи, помещения, где обрабатываются и хранятся материалы, выделяющие газ, пар, пыль, легковоспламеняющиеся вецества). Теплогенераторы EOLO типа ECR и ECRR позволяют осуществлять забор воздуха из помещения с последующим смешиванием с наружным воздухом в различных пропорциях (с помощью регулирующей заслонки), а также осуществлять фильтрацию и увлажнение воздуха и восполнять тепловые потери.

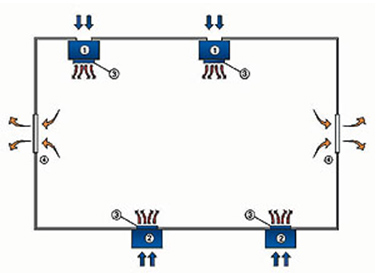

При установке генераторов как снаружи (2), так и внутри (1), с забором воздуха снаружи, даже частичном, рекомендуется установить на подающее отверстите генератора, находящееся внутри помещения, гравитационную заслонку повышенного давления (3) с возможностью регулировки положения максимального открытия. Таким образом исключается цтечка воздуха, подаваемого в помещение под небольшим давлением, через один из выключенных генераторов. Для правильной работы установок рекомендуется сделать на стенах специальные окошки (4) с гравитационными заслонками, рассчитанными в зависимости от количества внешнего воздуха, подаваемого генераторами. Положение максимального открытия заслонки повышенного давления (3), устанавливаемой на генераторы, должно быть регулируемым, чтобы регулировать производительность самих генераторов в зависимости от температуры забираемого снаружи воздуха.
